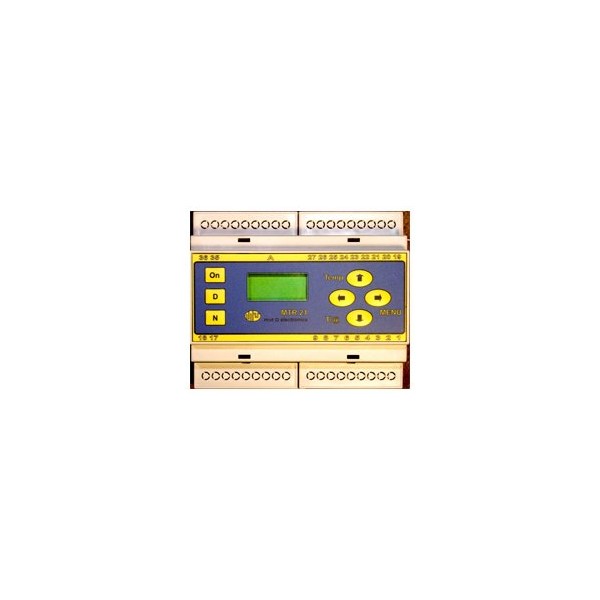

Dvouokruhový ekvitermní regulátor MTR 21 v setu s 3čidly
Dvouokruhový regulátor MTR21 v setu s 3 čidly (čidlo vnitřní na trubku, čidlo do zásobníku, venkovní čidlo) pro regulaci jednoho okruhu. Pro regulaci druhého topného okruhu stačí přiobjednat sadu čidel.
Použitím těchto ekvitermních regulátorů je možné dosažení optimálního způsobu vytápění s ohledem na venkovní teplotu a požadovanou vnitřní teplotu a tím i maximální úsporu nákladů na vytápění.
Doporučené příslušenství
802 Kč
Technická data
Hlavní charakteristiky
MTR21 je regulator primárního okruhu, dvouokruhový ekvitermní regulátor PID a regulator TUV. Ekvitrmní regulátor je možno použít ve všech typech teplovodních systémů (radiátory, podlahové vytápění), vybavených směšovacím ventilem.
Tento ekvitermní regulátor s centrální řídící jednotkou, je vhodný pro všechny topné systémy osazené směšovacími ventily se servomotory.
| napájení |
230V+10% -15% , 50 – 60 Hz |
| povolené přepětí |
kategorie II dle IEC 664 |
| příkon |
1,8VA (samostatný regulator) |
| výstupy - relé |
AC / DC 24V až 230V max. 100VA |
| max. provozní teplota |
5 až 40oC |
| maximální vlhkost |
80% |
| krytí |
IP20 |
| rozměry |
90x106x60mm3 |
| hmotnost |
400 g |
| teplotní čidla |
termistor NR355 20 kΩ /25 oC |
| zálohování paměti |
1 měsíc (při teplotě 25 oC max) |
| použitý akumulátor |
NiCd 3,6V 65mAh |
1. regulace teploty primárního okruhu spínáním kotle, příp. oběhového čerpadla kotle
- na konstantní teplotu
- na teplotu danou ekvitermní křivkou
- na teplotu podle ekvitermní křivky nebo požadované teploty TUV (vyšší hodnota)
- zobrazování požadované hodnoty teploty T@k a skutečné teploty Tk
2. dvouokruhový ekvitermní regulátor - regulátor zajišťuje všechny standardní funkce dvouokruhového ekvitermního regulátoru, určeného pro řízení topného režimu budov, vybavených teplovodním kotlem a směšovacím ventilem:
- každý okruh je možno nezávisle nastavit do režimu topení radiátory nebo podlahového topení
- měření venkovní teploty (To)
- výpočet potřebné teploty topné vody obou okruhů dle zadaných teplotních křivek (T@)
- měření a regulace teploty topné vody (Ts) obou okruhů s PID charakteristikou
(postupné krokové přestavování směšovacího ventilu dle odchylky teploty topné vody)
- paralelní posuv charakteristik
- možnost použití jednoho společného nebo dvou nezávislých pokojových termostatů pro optimalizaci
vytápění přechodem na nižší ekvitermní křivku
- vybavení hodinami a kalendářem reálného času v rozsahu pro rok 2008 – 2099
- týdenní a prázdninové programování topného útlumu
- denní protočení pohonů v době mimo topnou sezónu
- možnost ručního nastavení režimu DEN, NOC
- zobrazování venkovní teploty Tv, vypočtené ekvitermní teploty T@ a teploty v systému Ts
- ochrana proti zneužití dvěma kódy (technik, uživatel)
- testy
- vícejazyčné menu
3. regulace teploty TUV spínáním oběhového čerpadla
