Domů > Směšovací armatury>Směšovací ventily MUT 2000> Směšovací ventily třícestné VDM3 2000 DN 20

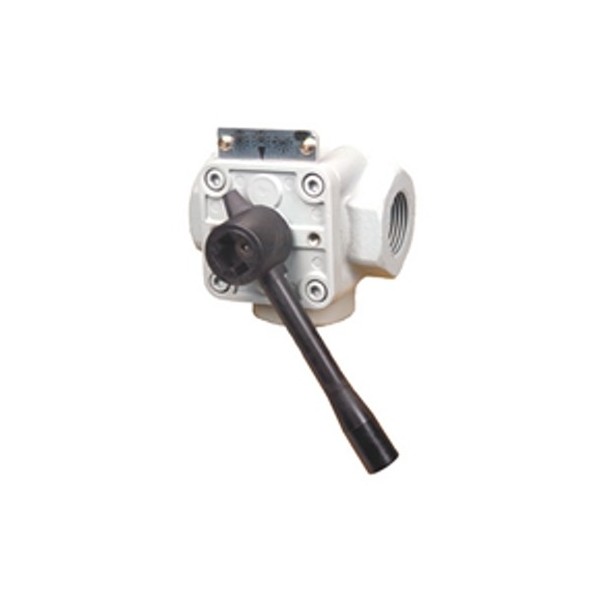

Směšovací ventily třícestné VDM3 2000 DN 20

Směšovací / rozdělovací třícestný ventil litinový

Závitový, vnitřní závit

Těsnící "O" kroužky pro vysoké teploty - EPDM

Otáčení rotoru 90°

Otočné šoupátko - sektory /kruhové/

Rozměr: 3/4"



Dostupnost 4 kusy
Původní cena vč. DPH 1 793 Kč
Ušetříte 20 %
Cena bez DPH 1 186 Kč
Cena včetně DPH 1 435 Kč

Zadejte množství

Technická data

Hlavní charakteristiky

Vnitřní rotor a tělo směšovací armatury řady 2000 jsou vyrobeny z litiny. Úhel natočení rotoru je přibližně 90°. Směšování se dosahuje rotorem ve tvaru kruhového segmentu v modelech VDM a motýlovou klapkou v modelech VM. Ventily Mut jsou vybaveny ručním ovládáním, ale mohou být snadno vybaveny motorovým ovládáním pomocí servomotorů a spojek, které jsou dodávány výrobcem.
Název armatury VM3, VDM3*
Jmenovitý průměr: DN 20 25 32 40
Jmenovitý průtok: Kvs m3/h 18 (20*) 22 (22*) 22 (25*) 22 (25*)
Jmenovitý tlak: PN 6
Nejvyšší prac. tepl.: tmax 110°C
Nejvyšší tlak. rozdíl: Δpmax 100 kPa
Nejvyšší otočení: ϕ 90°
Netěsnost A-AB: Směšovací =< 1% z Kvs
Netěsnost A-B: Směšovací =< 0,5% z Kvs
Typ doporučeného pohonu: V200; 20 Nm; 60, 90, 120, 240, 480 s., V 70; 7 Nm; 60, 90, 120, 240, 480 s.

Materiály

Tělo: litina
Rotor: litina
Upevňovací šrouby: ocel
Kryt: hliník
Pouzdro: hliník
Těsnící O-kroužky: EPDM

Základní rozměry

VM3, VDM3
průměr mm
DN UNI A B C D E F
20 G3/4" 100 50 37 105 34 45
25 G1" 100 50 37 105 34 50
32 G1 1/4" 110 55 37 105 34 60
40 G1 1/2" 120 60 37 105 34 65
[vm3-vdm3-schema.png]
VM3 - 3-cestná směšovací armatura s motýlkovou klapkou
