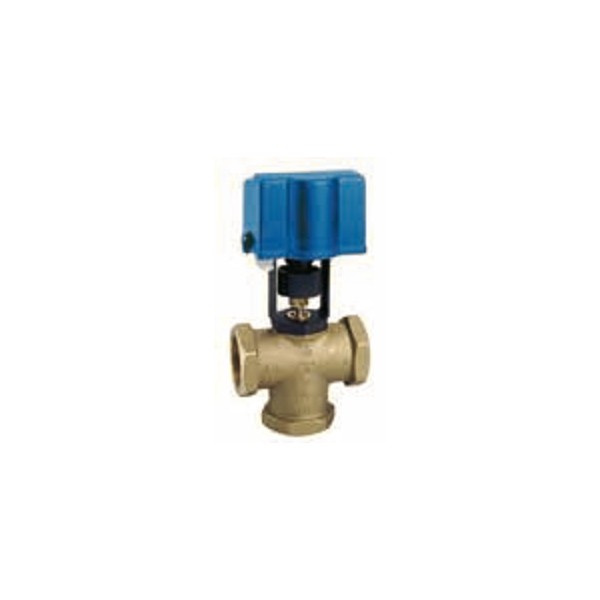

Motor pro 1/2" až 2" MK ventily 24V zdvih: 180 sec.

Motor pro 1/2" až 2" MK ventily - Max. zátěž 25 Kg - zdvih: 180 sec. - On/Off 3 bodový

Ruční ovládání AS 250 a AS 800, ruční ovládání AS 1400

Dostupnost 1 - 5 ks na skladě
Původní cena vč. DPH 5 807 Kč
Ušetříte 20 %
Cena bez DPH 3 839 Kč
Cena včetně DPH 4 645 Kč

Zadejte množství

Doporučené příslušenství

Montážní KIT pro 1/2" až 2" MK ventily, pouze AS800

Montážní KIT pro 1/2" až 2" MK ventily, pouze AS800

126 Kč

Technická data

Ruční ovládání AS 250 a AS 800

ON - OFF Uvolněním blokovacího šroubu (bod 1) a pootočením rukojeti (bod 2) je možno zvolit ruční režim ovládání ventilu. Pro opětovné uvedení ventilu do motorizovaného (automatického) režimu je třeba zašroubovat šroub (bod 1) do příslušného závitu na vlastní rukojeti.
U verze MO - uvnitř krytu motoru je ruční ovládání, které lze uvést do chodu šestiúhlým klíčem, který je součástí vybavení motor

Ruční ovládání AS 1400

Stlačením páčky směrem dolů (bod 3) pod kolem pro ruční regulaci, které je nutné pootočit ve směru hodinových ručiček (čep bude posunut směrem dolů) nebo proti směru hodinových ručiček (čep bude povytáhnut nahoru). Páčka se automaticky zapíná po každé kompletní otáčce kola, takže pokud je chceme dále pootočit je nutné je opět stlačit.



Typ AS 250 Typ AS 800 Typ AS 1400
mm 15 20 5 32 40 50 DN50 DN60 DN80 DN50 DN65 DN80 DN100
" 1/2” 3/4” 1” 11/4” 11/2” 2” 2” 21/2” 3” 2” 21/2” 3” 4”
L 80 80 90 110 110 150 230 291 312 230 291 231 350
I 55 55 60 65 65 85 100 120 130 100 120 130 150
H 210 210 210 210 210 210 268 303 313 338 370 380 416
Název servomotoru AS 250 AS 800 AS 1400
Druh regulace OO MO OO MO OO PO
Napájecí napětí 230V; 24V 24V 230V; 24V 24V 230V; 24V 24V
Pomocné kontakty (počet) 2 2 0 1
Max.proud kontakty při 250V 3A 3A 6,5A
Max.zdvih ventilu 17 mm 30 mm 36 mm
Čas / zdvih (s/mm) 90s/15mm; 180s/15mm 240s/30mm 150s/30mm
Max.zatížení 250 ±10%N 800 ± 10%N 1400 ± 10%N
Příkon 4,2 VA 9,2 VA 6,8 VA
Stupeň ochrany   IP 44
Hmotnost ~1,1 Kg ~1,6 Kg ~2,4 Kg
Rozměry 183x110x136 216x110x136 285x130x160
Frekvence nap.napě 50Hz
Max.teplota 50°C
Kryt motoru ABS samozhášecí
Upevňovací svorky ABS samozhášecí Hliník
Doporučené typy Závitové ventily Přírubové ventily Přírubové ventily
Doporučené typy MK15 až MK50 MK DN 50 až DN 80 MK DN 50 až DN 80
