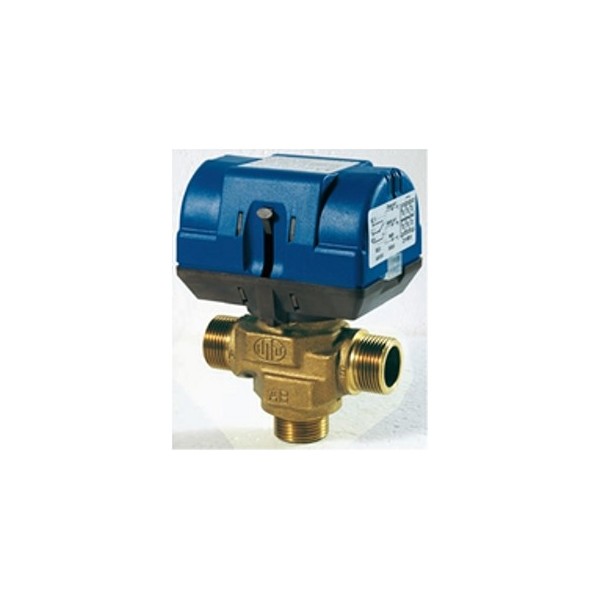

Zónový regulační ventil třícestný se servopohonem 230V
Bipolární externí elektrická regulace servomotoru - SPDT
1 dvoupólový pomocný mikrospínač - M1S
Rychlokonektor Molex umožňující rychlé připojení ovládacího elektrického napájení
Obsahem balení není ovládací kabel elektrického napájení
Vnější závit - E
Rozměr: 3/4"
Motorem ovládané ventily VMR jsou určeny pro použití v domácnostech a malých zařízeních k řízení toku teplé a studené vody, pro uzavírání zón topných nebo chladících systémů. Ventil, jehož součástí je válcový uzávěr, dovoluje přerušení toku nezávisle na tlaku mezi různými cestami. Uzávěr může zaujmout dvě provozní polohy v závislosti na napájení elektrického motorku.Ventily řady VMR využívají rozdělovacího elementu s přímočarým pohybem se specielním sinusoidním průběhem otevírání, který zamezuje vzniku tlakových rázů v systému.
Hlava ventilu je odnímatelná bez nutnosti otevření hydraulického systému. To zaručuje snadnou a rychlou údržbu ventilu. Na požádání je možné nainstalovat pomocný mikrospínač, který je aktivován při přepnutí ventilu. Ventily jsou vybaveny vnější páčkou k ručnímu nastavení válcového uzávěru do střední polohy.
| Název armatury | VMR | |||||
| Jmenovitý průměr | DN | 15 | 20 | 22 | 25 | 28 |
| Jmenovitý průtok | Kvs m3/h | 3,5 | 7 | 8 | ||
| Jmenovitý tlak | PN | 10 | ||||
| Nejvyšší prac. teplota | t max | 110°C | ||||
| Nejvyšší teplota prostředí | t pro | 60°C | ||||
| Nejvyšší tlakový rozdíl | ΔPmax | 400 kPa | ||||
| Napětí | U | 24V, 230V | ||||
| Frekvence | 50/60 Hz | |||||
| Příkon | P | 4W | ||||
| Krytí | IP | 40 | ||||
| Hodnota pomocných kontaktů | A | 3A, 250V | ||||
| Doba uzavření | s | 6 | ||||
| Délka napájecího kabelu (možná) | mm | 650 (1500) | ||||
| Tělo ventilu: | bronz |
| Rám motoru: | PPS |
| Válcový uzávěr: | POM |
| Vratné pružiny: | ocel |
| Kryt motoru: | samozhášecí ABS |
| Vřeteno ventilu | nerezová ocel |
| Těsnící O-kroužky: | EPDM |
| Vložka: | PA |
| DN 22, 28 - připojení na CU - trubky | |
